編者按：

尹軍琪專著《現代物流系統集成-方法、實踐與思辨》一書自出版以來，受到行業內的廣泛關注。今天分享一篇經典案例，看看當時的技術與應用，或許您會對伍強有新的了解。

01 項目背景

        我國醫藥物流配送中心自2003年國藥開啟了自動化物流系統建設的序幕以后，現代醫藥物流系統的建設就此如火如荼的展開。10余年間，以國藥上海物流中心（以下稱為I期工程）為基本模板，在全國建成各種規模的物流中心有數百個之多。其中僅國藥本身就建設了40多個自動化系統，其它如上海醫藥、華潤醫藥、華東醫藥、九州通醫藥、老百姓大藥房等重點企業，也相繼建設了一大批自動化醫藥物流配送中心。

        2013年，經過10余年的探索，作為醫藥領域的領頭羊，國藥一直在思考醫藥物流如何總結經驗和升級換代的問題。此時的物流技術已經有了大的改變，無論是整件揀選還是拆零揀選，自動化水平都有質的提升，自動拆垛和碼垛技術，“貨到人”拆零揀選技術等已在國外開始廣泛應用。另一方面，國藥集團經歷10年快速發展，已經從2003年的100多億元猛增至1000多億元。作為國藥大本營上海的業務，已經達到200億以上，特別是醫院國大藥房業務和衛計委B2C配送業務的增加，原有物流中心無論是處理能力還是業態形式已經不能滿足發展需求，新配送中心建設提上議事日程，在此背景下，國藥上海II期工程就此展開。

        II期工程位于原物流中心東側，中間需要橫跨康寧路?？偯娣e約10萬平方米，分為南北兩部分。為了均衡每座倉庫的業務，國控項目主管領導提出了從宏觀論證三座倉庫的定位和聯動問題。其中北庫作為醫療器械庫，南庫承擔醫院業務和衛計委的B2C配送業務，而I期庫房則承擔第三方物流和分銷業務。

        本案例對南庫的設計進行簡要說明。

02 設計方案

        醫院配送業務與衛計委的業務有一個共同的特征，即拆零業務比較大。與其它系統不同的是，新物流中心對低溫庫的需求有比較大的增加。這些都是在設計階段即已經確定的戰略方針。

        基本設計需求是：庫存35~40萬件，日發貨2萬件，其中拆零10000行以上。這一數據需求并非太大，所以設計也不是非常困難的事情。但業主明確提出了面對人工成本日益增加的現狀，以及提升服務水平和達到行業示范作用的需求，需要采用一些新技術。

        什么是當時的新技術呢？設計組對此進行了探討。在收貨環節，機械手碼垛已經在生產系統開始使用，但流通領域使用比較少；在儲存環節，各種各樣的自動化技術（包括密集存儲技術）已經非常普遍，也談不上新技術了，四向穿梭車還沒有使用；在輸送環節，AGV技術已經成熟，但價格昂貴，其應用主要在于制造業，流通業非常少；在揀選環節，雖然已經有應用自動揀選技術的案例，如A字架技術已經存在很長時間，但應用于中國的案例少之又少；“貨到人”揀選在國外已經成熟，但中國還沒有先例；在分揀階段，快速分揀系統不僅技術成熟，即使是國控本身，也已經有多套系統在應用。

        針對這一現狀，項目組提出采用多層穿梭車技術完成“貨到人”揀選的策略，在事后看來，國控的這一決策的確是開風氣之先的重大舉措。

        今天看來，“貨到人”揀選技術有很多種，其中最火爆的當屬kiva系統，但在當時，可選的技術只有SCHEAFER的旋轉貨架和KNAPP的多層穿梭車，kiva系統僅限于亞馬遜公司自己使用。

        為什么沒有采用機械手自動揀選和碼垛技術，主要是考慮3D圖像識別還沒有成熟，這一技術的應用后來留到了山西項目完成。

        給根據以上考慮，做出的總體方案如下：

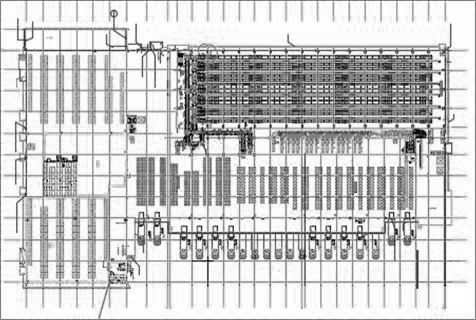

圖1 總體布置圖（一層）

二層局部布置圖(“貨到人”揀選區)如下：

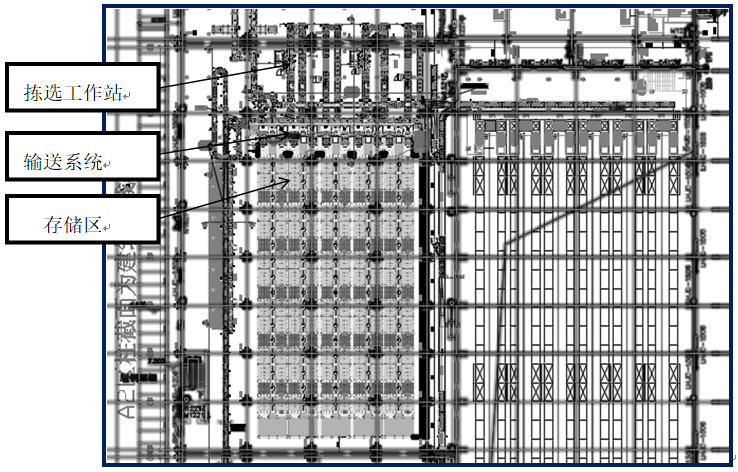

圖2 “貨到人”揀選系統布置圖（二層局部）

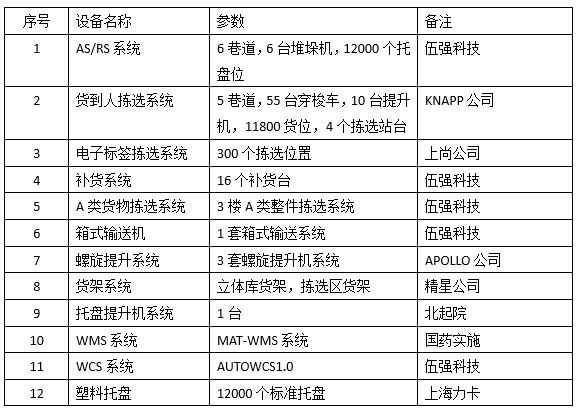

系統主要配置如下：

03 關鍵技術

        本項目的關鍵技術有兩個，一個是冷鏈的無縫連接技術，一個是“貨到人”揀選技術。

        冷鏈無縫連接是新版GSP所要求的，其主要宗旨是要求車與庫連接過程中不要出現“斷鏈”的情形。這無疑給設計帶來困難。

        本次設計考慮到現場情況，設計了專門的醫藥冷鏈通道，采用內置站臺，交換間，快速卷簾門等技術，完成了“無縫”連接的設計需求。見下圖：

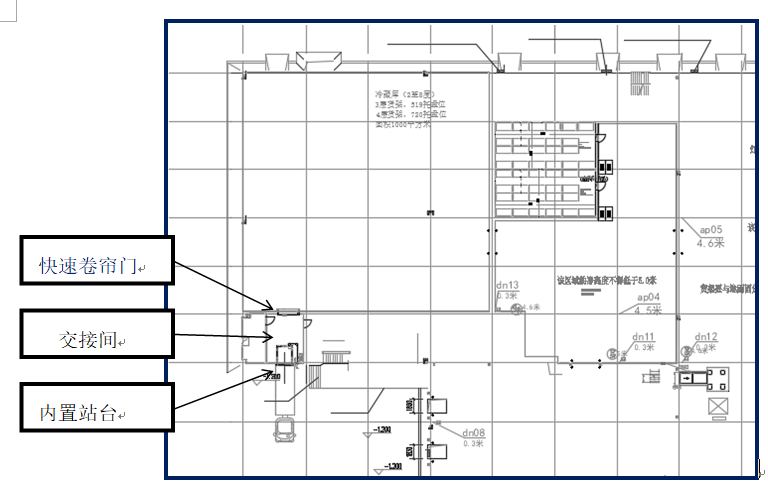

圖3 冷鏈設計方案示意圖

        本項目冷鏈“無縫”連接的設計思路，獲得了行業的認可，給后來者提供了參考。

        關于“貨到人”揀選，是物流作業中的新思維。與之對應的“人到貨”揀選已經為大家所熟悉。效率低，錯誤率高是其主要問題。而“貨到人”揀選從根本上解決了這一問題。

        項目組經過反復研究，最終決定采用KNAPP公司的多層穿梭車（Multi-shuttle）作為“貨到人”揀選的主要技術，用以完成快速存取作業。KNAPP是世界著名的物流系統集成商，尤其在醫藥物流領域，是歐洲擁有超過80%的市場占有率。KNAPP研究“貨到人”揀選已經有近15年的歷史，并在全世界擁有眾多的成功案例。

        “貨到人”主要由快速存取系統、輸送系統、以及揀選工作站組成，此外還包括換箱工作站與包裝工作站。其中快速存取系統和揀選工作站是關鍵。KNAPP公司提供的多層穿梭車存取系統將過去由Miniload完成的存取效率提升了4~5倍，揀選工作站則比“人到貨”揀選快了5~10倍，而揀選準確性可以提高一個數量級。這是本項目最引人注目的地方。

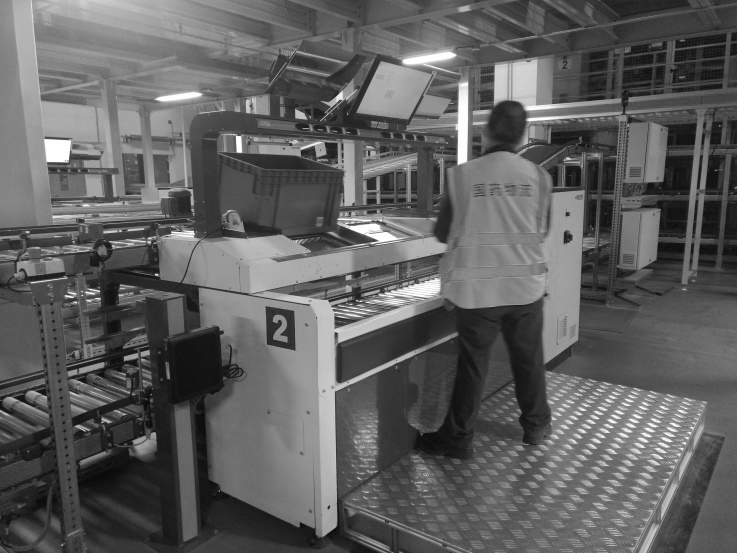

圖4 揀選工作站

        揀選工作站的設計非常重要。分為上下兩層，上層是儲存箱，下層是訂單揀選箱。儲存箱按照揀選箱的要求，依次從儲存區送達揀選站，電子標簽提示揀選數量，同時還配置計算機仿真終端。一般情況下，揀選效率可以提高5~8倍。

        附帶說明一下，為了解決貨到人揀選中A類品種的快速揀選問題，以便降低成本，本項目還采用了傳統的流利貨架揀選系統。這也是值得借鑒的方法。

04 經驗分享

        國藥上海II期工程的成功上線，是一件在行業內值得大書特書的事情。作為本項目的集成商之一，有一些經驗值得分享。

        首先是國藥領導的創新精神。國藥建設現代物流始于2003年，10年的經驗并沒有使他們滿足于現狀，而是如何總結和創新。顧一民總經理反復強調的是，經過10年的實踐，大家的經驗是什么，又有什么是不足的，10年來物流技術改變了什么，這些是建設上海II期工程的指導方針。

        其次是團隊合作精神。本項目參與方主要有伍強智能科技、KNAPP公司和國控自己的團隊，其它配套廠家的團隊則多達10余個。一開始大家的想法并不一致，溝通也有困難，如何協調一致成為最大的問題。但在長達3年多的時間里，無論是對總體方案的梳理，還是對“貨到人”系統原理與接口的討論，大家逐漸找到了共識。應該說，國控的團隊付出了很多。盡管項目因為土建原因有很大的拖延，但大家始終沒有抱怨，對每一個問題始終是認真對待，所以項目的上線非常成功。此外，KNAPP公司團隊人員的專業精神也是令人欽佩的。

        本項目成功上線后，真正起到了很強的行業示范作用，參觀者絡繹不絕?！柏浀饺恕痹O(shè)計思想逐漸深入人心，并成為此后10余年最炙手可熱的物流揀選技術。這也許是這一項目最引人關注的地方。
